Z40H-钢制金属密封闸阀

Z40H-钢制金属密封闸阀

概述：

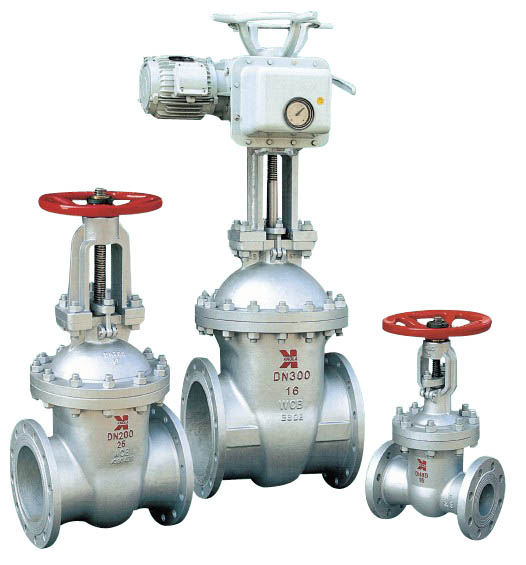

台湾冠龙钢制闸阀，弹性闸板，密封可靠；结构紧凑、设计合理、阀门钢性好，通道流畅，流阻系数 小；密封面采用不锈钢和硬质合金，使用寿命长；柔性石墨填料环轴封系统，密封可靠，操作轻便灵活。广泛应用于石油、化工、火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

技术参数：

产品标准 GB/T1 12234-2007
适用介质 水、蒸汽、油品及腐蚀性介质
工作温度范围 -29-200℃
公称压力 PN16、PN25
压力试验标准 JB/T 9092-1999
两端法兰标准 JB/T 9113.1-2000或JB/T 79.1-1994
结构长度标准 GB/T 12221-2005 基本系列15

主要零件及材质：

Z40H-钢制金属密封闸阀
序号 名称 材质 牌号
1 阀体 铸钢或不锈钢 WCB CF8 CF8M
2 阀板 铸钢或不锈钢 WCB CF8 CF8M
3 阀杆 不锈钢 2Cr13 0Cr18Ni9 0Cr17NiMo2
4 双头螺柱 碳钢或不锈钢 35 0Cr18Ni9 35CrMoA
5 螺母 碳钢或不锈钢 35 0Cr18Ni9 35CrMoA
6 垫片 柔性石墨 - - -
7 阀盖 铸钢 WCB - -
8 填料垫 柔性石墨 - - -
9 填料环 柔性石墨 - - -
10 填料压套 不锈钢 2Cr13 0Cr18Ni9 0Cr18Ni9
11 填料压板 铸钢 WCB - -
12 销轴 碳钢 35 - -
13 活节螺栓 碳钢或不锈钢 - - -
14 垫片 140HV - - -
15 螺母 碳钢或不锈钢 WCB CF8 CF8M
16 支架 铸钢 WCB - -
17 阀杆螺母 铝青铜 ZcuA110Fe3 - -
18 轴承压盖 铸钢 35 - -
19 手轮 球墨铸铁 QT450-10 - -
20 锁贤螺母 碳钢 35 - -

单位：mm

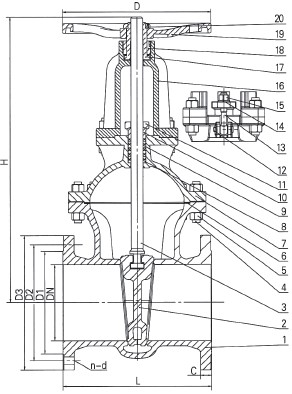

外形尺寸：

Dn D1 D2 D3 n d C D L H
PN16 PN25 PN16 PN25 PN16 PN25 PN16 PN25 PN16 PN25 PN16 PN25
50 99 125 165 4 18 20 250 250 350-414
65 118 145 185 4 8 18 20 22 250 270 378-457
80 132 160 200 8 18 20 24 280 280 414-505
100 156 180 190 220 235 8 18 22 22 24 315 300 477-597
150 211 240 250 285 300 8 22 26 24 28 360 350 615-785
200 266 274 295 310 340 360 12 22 26 24 30 400 400 766-985
250 319 330 355 370 405 425 12 26 30 26 32 500 450 914-1216
300 370 389 410 430 460 485 12 16 26 30 28 34 500 500 1065-1395
350 429 448 470 490 520 555 16 26 33 30 38 560 550 1206-1585
400 480 503 525 550 580 620 16 30 36 32 40 640 600 1355-1770
450 548 585 600 640 670 20 30 36 34 42 720 650 1480-1932
500 609 650 660 715 730 20 33 36 36 44 720 700 1612-2028
600 720 770 840 845 20 36 39 38 46 800 800 1892-2515

PS. 本公司保留样本及产品更改之权利，恕不另行通知。
