闸阀是各种流体输送工程中应用最广泛的阀门之一。传统闸阀,普遍存在着流体易泄漏、内件锈蚀严重等现象。目前市场上的普通软密封闸阀,阀杆轴封处易外漏,无法在不断水且处于任何开度的情况下更换密封圈。
台湾冠龙弹性座封闸阀,采用新颖的结构设计、严格的制造技术和高性能的新型材料,克服了传统闸阀密封不良、内件特别是闸板易锈蚀/橡胶弹性疲乏易老化等缺陷,密封性能可靠,操作轻快,维护简单便利,使用寿命长。适用于生活用水系统/给排水系统/污水处理系统/化工流体输送系统等,在建筑、城市环保、石化、医药、食品、冶金、纺织、电力等行业的流体管线上作为截断装置使用(不适用于节流)。
台湾冠龙弹性座封闸阀,主要密封件是橡胶全部包覆的整体式闸板,在操作力和水压作用下产生微量的自适应弹性变形,与精密铸造的阀座形成极佳的密封效果。

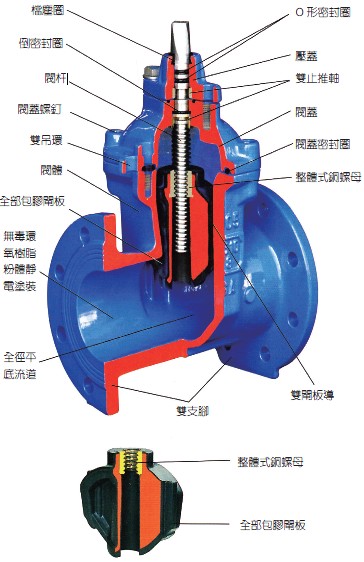

● 球铁精铸壳体
阀体和阀盖材质为球墨铸伯,强度高耐腐蚀。阀座与阀体整体精密铸造成形,无需任何加工。
● 全径平底流道
阀门全开时闸板完全生离流道,阀座底部无凹槽,不易堆积杂物,与直管道等同,流阻最低。
● 全部包胶闸板
高性能橡胶将骨架全部包裹,铸铁彻底与介质隔离,无腐蚀。橡胶软密封,与骨架牢固精结,整体热泪盈眶硫化成形。
● 整体式铜螺母
闸板螺母与骨架整体连接,无运动空行程及松脱现象。青铅材质,与阀杆间自润滑,有效降低操作扭矩。
● 闸板导轨系统
阀体与闸板间带导轨系统。闸板密封时承载水压不偏移,升降时橡胶无接触磨损,防止阀杆弯曲。
● 不锈钢阀杆
不锈钢耐腐蚀阀杆,梯形螺纹滚压加工,螺牙光滑耐磨,有效降低操作扭矩,提高使用寿命。
● 双止推轴承(暗杆型DN≤300)
阀杆颈部带双止推轴承,倒装式阀杆避免被水压冲出。青铜材质,与阀杆间自润滑,有效降低操作扭矩。
● 阀杆轴向密封(暗杆型)
三道O形密封圈,水压作用下轴向自密封,无填料密封调节之烦恼。顶部挡尘圈,阻止外部杂质进入轴封内部。
● 倒密封结构(暗杆型DN≤300)
专利倒密封结构,允许阀门在不断水且处于任何角开度的紧急情况下,更换压盖处的O形密封圈。
● 中法兰连接
高强度内穴角螺钉,热熔胶和阀盖橡胶圈封闭,将螺钉与工作介质和外界环境完全隔离。
● 双支脚双吊环
所有规格的闸阀,阀体整体铸造有两只支脚,阀盖整体铸造有两只吊环,便于搬运和贮存。
● 无毒防腐涂装
阀门内外表面均采用无毒环氧树脂粉体静电涂装,防腐蚀长寿命,可直接用于生活饮用水、食品医药行业。

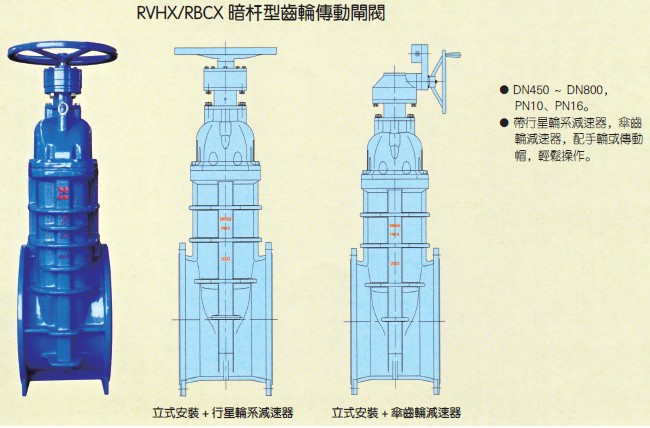

● 型式操作多样
结构有暗杆型、明杆型。可用手动、T形手柄、电动、气动等装置操作,阀位现场指示、阀位信号输出、密码锁控制、延长操作杆、直埋装置等可供选择。
● 安装施工方便
具有法兰、卡箍沟槽、承口、插口、机械接头、PE接头等连接方式,可选伸缩功能,与铸铁、钢制、塑料等管道连接便利。

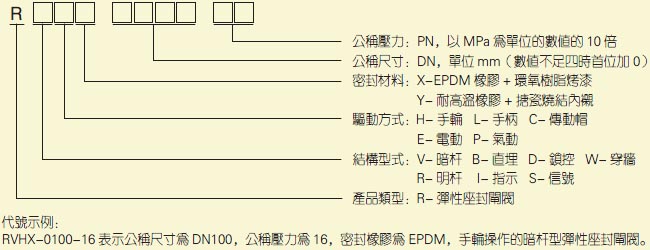

公称尺寸 | DN40-DN800 | ||
适用介质 | 清水,或物化性质类似于水的介质(污水、原水、热水、油类等介质请注明) | ||
工作温度(℃) | 0-65(标准配置)0-100(热水配置) | ||
公称压力 | PN10 | PN16 | PN25 |
工作压力(MPa) | ≤1.00 | ≤1.60 | ≤2.50 |
强度试验(MPa) | 1.50 | 2.40 | 3.75 |
密封试验(MPa) | 1.10 | 1.76 | 2.75 |
低压密封试验(MPa) | 0.02 | 0.02 | 0.02 |
● DN40-DN400,PN10、PN16、PN25。
● 多用于安装在地表上、可用手轮手动操作的场合。

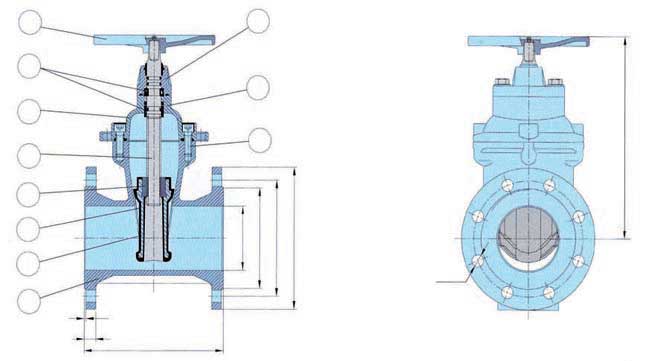

序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
名称 | 阀体 | 闸板骨架 | 闸板橡胶 | 闸板螺母 | 阀杆 | 阀盖 | 止推轴承 | 手轮 | 压盖 | O形密封圈 | 螺栓 |
材质 | 球墨铸铁 | 球墨铸铁 | EPDM橡胶 | 青铜 | 不锈钢 | 球铸铁 | 青铜 | 球铸铁 | 青铜 | NBR橡胶 | 碳钢镀锌 |
单位:mm

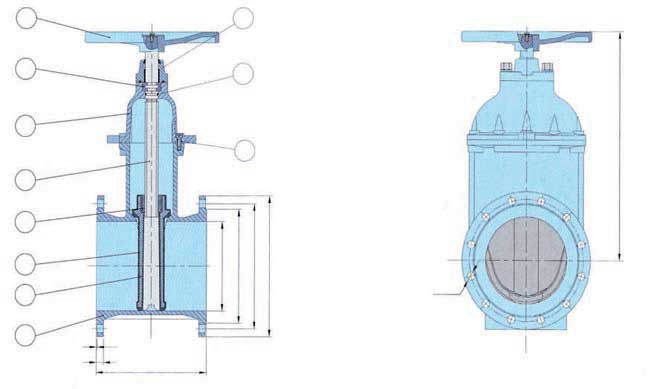

PN10、PN16法兰连接尺寸:
公称尺寸 DN |
结构长度 L |
D1 | D2 | D3 | B | F | N-d | 所配螺栓 | ||||||
PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | |||
40 | 178 | 84 | 110 | 150 | 19 | 3 | 4-Φ19 | M16 | ||||||
50 | 178 | 99 | 125 | 165 | 19 | 3 | 4-Φ19 | M16 | ||||||
65 | 190 | 118 | 145 | 185 | 19 | 3 | 4-Φ19 | M16 | ||||||
80 | 203 | 132 | 160 | 200 | 19 | 3 | 8-Φ19 | M16 | ||||||
100 | 229 | 156 | 180 | 220 | 19 | 3 | 8-Φ19 | M16 | ||||||
125 | 254 | 184 | 210 | 250 | 19 | 3 | 8-Φ19 | M16 | ||||||
150 | 267 | 211 | 240 | 285 | 19 | 3 | 8-Φ23 | M20 | ||||||
200 | 292 | 266 | 295 | 340 | 20 | 3 | 8-Φ23 | 12-Φ23 | M20 | |||||
250 | 330 | 319 | 350 | 355 | 395 | 405 | 22 | 3 | 12-Φ23 | 12-Φ28 | M20 | M24 | ||
300 | 356 | 370 | 400 | 410 | 445 | 460 | 24.5 | 4 | 12-Φ23 | 12-Φ28 | M20 | M24 | ||
350 | 381 | 429 | 460 | 470 | 505 | 520 | 24.5 | 26.5 | 4 | 16-Φ28 | 16-Φ28 | M20 | M24 | |
400 | 406 | 480 | 545 | 525 | 565 | 580 | 24.5 | 28 | 4 | 16-Φ28 | 16-Φ31 | M24 | M27 | |
450 | 432 | 530 | 548 | 565 | 585 | 615 | 640 | 25.5 | 30 | 4 | 20-Φ28 | 20-Φ31 | M24 | M27 |
500 | 457 | 582 | 609 | 620 | 650 | 670 | 715 | 26.5 | 31.5 | 4 | 20-Φ28 | 20-Φ34 | M24 | M30 |
600 | 508 | 682 | 720 | 725 | 770 | 780 | 840 | 30 | 36 | 5 | 20-Φ31 | 20-Φ37 | M27 | M33 |
700 | 610 | 794 | 840 | 895 | 910 | 32.5 | 39.5 | 5 | 24-Φ31 | 24-Φ37 | M27 | M33 | ||
800 | 660 | 901 | 950 | 1015 | 1025 | 35 | 43 | 5 | 24-Φ34 | 24-Φ40 | M30 | M36 |
PN25法兰连接尺寸:
DN | L | D1 | D2 | D3 | B | F | N-d | 所配螺栓 |
40 | 178 | 84 | 110 | 150 | 19 | 3 | 4-Φ19 | M16 |
50 | 178 | 99 | 125 | 165 | 19 | 3 | 4-Φ19 | M16 |
65 | 190 | 118 | 145 | 185 | 19 | 3 | 8-Φ19 | M16 |
80 | 203 | 132 | 160 | 200 | 19 | 3 | 8-Φ19 | M16 |
100 | 229 | 156 | 190 | 235 | 19 | 3 | 8-Φ23 | M20 |
125 | 254 | 184 | 220 | 270 | 19 | 3 | 8-Φ28 | M24 |
150 | 267 | 211 | 250 | 300 | 20 | 3 | 8-Φ28 | M24 |
200 | 292 | 274 | 310 | 360 | 22 | 3 | 12-Φ28 | M24 |
250 | 330 | 330 | 370 | 425 | 24.5 | 3 | 12-Φ31 | M27 |
300 | 356 | 389 | 430 | 485 | 27.5 | 4 | 16-Φ31 | M27 |
350 | 381 | 448 | 490 | 555 | 30 | 4 | 16-Φ34 | M30 |
400 | 406 | 503 | 550 | 620 | 32 | 4 | 16-Φ37 | M33 |
阀门工作高度:
公称尺寸DN | 最大工作高度Hmax | 埋深或距离 |
40 | 560 | 订购时请注明: 设计深埋±可调范围, (管道中心线到地面); 或 安装距离±可调范围, (管道中心线到地面)。 |
50 | 560 | |
65 | 580 | |
80 | 620 | |
100 | 650 | |
125 | 690 | |
150 | 760 | |
200 | 920 | |
250 | 970 | |
300 | 1060 | |
350 | 1210 | |
400 | 1250 | |
450 | 1440 | |
500 | 1470 | |
600 | 1680 | |
700 | 1940 | |
800 | 1990 |
备注:
1、法兰连接尺寸按GB/T 17241.6-1998标准制造;
2、结构长度L按GB/T 12221-1989标准系列3制造;
3、同一公称尺寸的同种型号闸阀,PN10、PN16、PN25之工作高度相同;
4、以上为本公司标准产品,若有特殊要求,请洽询本公司 业务部门或代理商。
PS. 本公司保留样本及产品更改之权利,恕不另行通知。
