WBEX-电动对夹蝶阀

概述：

本系列蝶阀采用中线型设计，其阀门主要结构由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，选用相应的耐高温，耐低温，耐腐蚀，耐光，耐老化的材质。可广泛应用于给排水，污水，建筑，空调，石油，化工，食品，医药，轻纺，造纸，水电，船舶，冶金，能源系统等流体管线上作为调节和截流装置使用。

特点 ：

1、阀座采用可脱卸设计便于现场维修，并采用全流域设计，不易受材质卡阻影响，两端的联体“O”型密封线使管道安装无须附加垫片而保持可靠密封，并可根据不同使用权要求选用不同材质。

2、阀瓣材料采用流线型设计，可双向使用，流阻小，流量特性优异。

3、轴销采用美国专利设计退拔销结构，可将阀瓣阀轴紧密结合在一起，不致松动，不致消弱轴的强度且具有良好的互换性。

4、阀体结构长度系列按ISO5752 Table 4 标准（GB12221）。

5、阀体连接如用于 ANSI125/150，DIN2501 PN10/PN16，JIS B2210 10K， JISG 5527 7.5K标准，请签约时加以注明。

6、操作执行机构连接按ISO5211标准。

7、操作机构选用灵活，可应用户需求配置手动，电动，气动等不同转动装置。

技术参数 （标准型）：

单位：mm

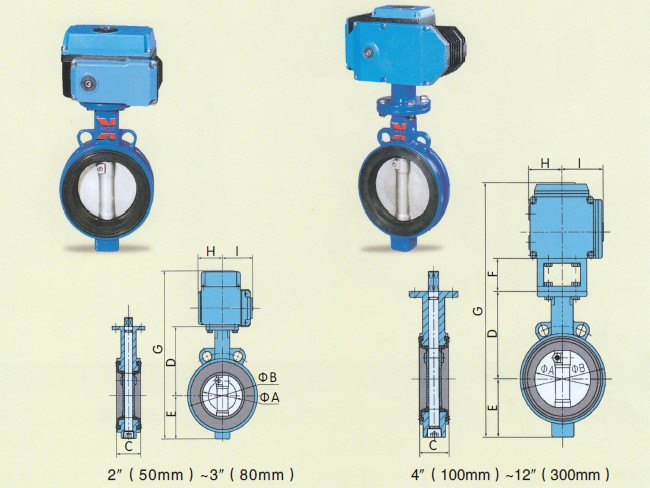

外形尺寸：

※ DN300以上电动标准配置请洽询各业务部。

技术参数：

备注：本电动执行机构采用进口名牌，若欲采用其它厂牌请洽询本公司业务部。

材质适用介质选用表：

技术参数：

●非常适用　◆适用　▲有限适用　■不适用　★流速大于1.5/M/S不适用

PS. 本公司保留样本及产品更改之权利，恕不另行通知。
