RPBP-分体式倒流防止器

概述：

倒流防止器（又称防污隔断阀）是我公司根据美国AWWA-C511的要求自行研制的一种杜绝压力倒流和虹吸倒流的新型水控阀，主要适用于介质为水或物理化学性质类似于水的严禁倒流污染的管道系统中。

其由两级止回阀和中间加装一个排水器组成，按结构分整体和分体两种形式，本公司提供之倒流防止器，口径在DN50（含）以下者为整体式，口径在DN50以上者为分体式，两者在功能上是类似的。

特点：

● 结构紧凑，具有低流阻低噪音特点。

● 严格限制压力倒流虹吸倒流。

● 在线测试，在线维修。

● 排水器的精确设计，使其受管道压力波动干扰小，启闭安全可靠，无非正常排水现象。

● 分体式倒流防止器的二级止回阀独特的流道设计，不仅流阻小，而且启闭迅速，可有效防止背压突然升高对阀门及管道造成的破坏，具静音功能，有效处长阀门使用寿命。

主要性能参数：

动作原理：

倒流防止器的排水器是隔膜式的，上腔与第一级止回阀的进口端相通，下腔与第一级止回的出口和第二级止回阀的进口端相通。倒流防止阀的防倒流功能是通过排水器感应第一级止回阀的进出口的压差并发生动作来实现的。

1、在正常供水时，介质通过倒流防止器，第一级止回阀的进出口的压力水分别进入排水器的隔膜上下腔，由于其存在压差，推动阀瓣下移，排水器关闭，倒流防止器正常供水。

2、当阀后管路无用户，两面三刀级止回阀和排水器都处于关闭状态。此时，如果有由于阀前压力降低造成的隔膜上腔压力降低，或者两止回阀密封面破坏，并且阀后压力上升造成隔膜下腔压力上升，排水器都会排水泄压以保证第一级止回阀的出口压力始终低于进口压力，此为其防止压力倒流原理；如第一级止回阀的进口压力降至零或负压时，排水器完全开启，排水进气，在两止回阀之间形成空气隔断，此为倒流防止器的虹吸倒流原理。

主要零件名称及材质：

单位：mm

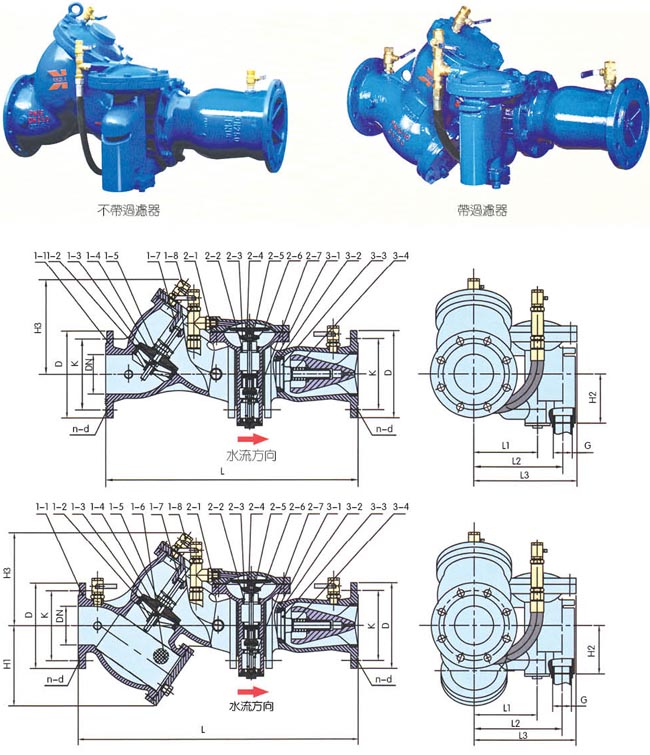

外形及连接尺寸：

※ 本公司优先推荐带过滤器的产品，如用户需要订购不带过滤器的产品时须特别说明。

注：本公司有权于必要时修改部分尺寸或材质以提升产品质量或使产品设计更合理化，并不另通知。

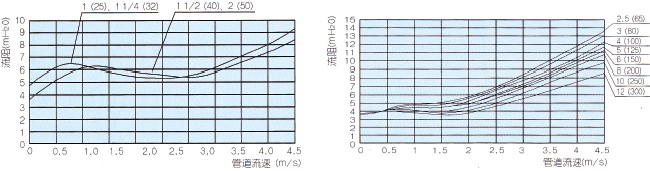

特性曲线：

RPBP系列倒流防止器DN25-DN50流量特性曲线　　　　　　　RPBP系列倒流防止器DN65-DN300流量特性曲线

安装场合：

1、自来水管网接入用户管水表后面；

2、生活用水管道上接出非生活饮用水和排污管，安装于接出管起端；

3、生活用水水箱的进水管（水箱底部进水时）；

4、从城市给水管网上直接吸水的水泵，因泵后压力高于泵前，必须防止水的倒流；

5、非淹没出流的出水管，补水管当空气间隙不足时，要防止因管网失压造成的倒流；

6、由市政给水管道直接向锅炉/热泪盈眶水机组，水加热器等有压容器或密闭容器注水的注水管上；

7、垃圾处理站、动物养殖的冲洗管道及动物饮用水管道的起端。

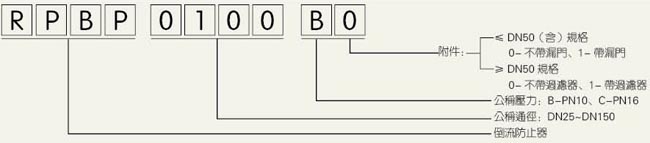

型号编制说明：

※ 本公司优先推荐带过滤器的产品，如用户需要订购不带过滤器的产品时须特别说明。

PS. 本公司保留样本及产品更改之权利，恕不另行通知。
