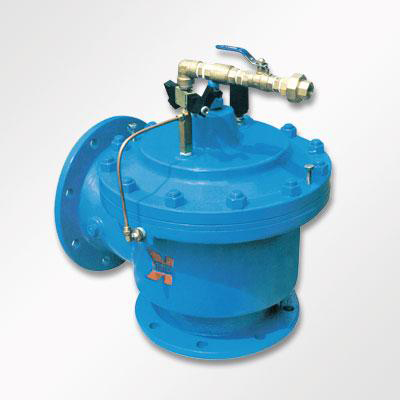

100C-气动角型排泥阀

概述：

100C角型气动排泥阀适用于水处理厂，用于排放水池内污泥及废水。此阀为一角型结构，隔板将内腔分为控制腔和流道两部分，控制腔由膜片分为上下两控制腔。阀座为平底结构，密封面喷涂陶瓷，其耐磨、耐腐蚀性极强，且可防止淤积垃圾，可供长期使用。

阀盖顶部和阀体侧面预留有螺孔，压力源经控制管线分别进出上、下控制腔。通过电磁阀控制上、下腔压力而控制排泥阀开启或关闭，当出现控制器员突然消失的意外时，排泥阀可在进口水压下保持关闭。（外部压力控制源为气源）

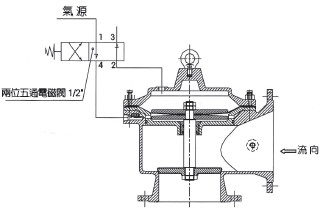

说明：阀门状态：1关门，两位通电磁阀1.2导通，3.4导通，压力起源进入100C上控制腔，100C下控制腔压力排空。100C关闭。2.开阀，两位通电磁阀1.4导通，2.3导通，压力起源进入100C上控制腔，100C下控制腔压力排空。100C关闭。电磁阀自带手动装置，失电时可手动控制排泥阀。

主阀体结构简图及材质表：

外型尺寸：
