200F 型减压阀具有结构紧凑，性能稳定，安全可靠等特点，广泛使用于消防系统或其它清水系统中。200F 抗压力波动能力强，在一定流量范围内可控制该阀进出口压力为一定相对固定值。
采用上下分体结构方式，便于清洗和维修；进出口带有法兰，便于安装。
采用单座弹簧直接驱动膜片调节压力，出口压力变化幅度小，控制精度高。
阀内部件均选用钢或不锈钢，阀体采用环氧树脂分体涂装，对介质不会产生污染
压力等级：PM10、PN16
出口压力范围：0~0.3MPa

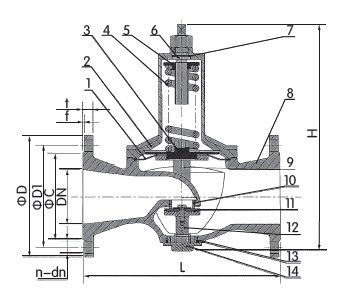

| 编号 | 零件名称 | 材质 |
| 1 | 膜片 | 丁纳橡胶 |
| 2 | 阀盖 | 球墨铸铁 |
| 3 | 膜片压板 | 铝青铜 |
| 4 | 弹簧 | 60Si 12Mn |
| 5 | 弹簧压板 | 铝青铜 |
| 6 | 螺杆 | 不锈钢 |
| 7 | 垫片 | 锡青铜 |
| 8 | 阀体 | 球墨铸铁 |
| 9 | 阀芯 | 铝青铜 |
| 10 | 阀座 | 不锈钢 |
| 11 | 密封圈 | 丁晴橡胶 |
| 12 | 导柱 | 不锈钢 |
| 13 | O 型密封 | 丁晴橡胶 |
| 14 | 底盖 | 铝青铜 |
| 公称通径 | L | D | D1 | C | t | f | n | dn | H |
| DN | |||||||||
| 50 | 241 | 165 | 125 | 99 | 19 | 3 | 4 | 19 | 267 |
| 65 | 234 | 185 | 145 | 118 | 19 | 3 | 4 | 19 | 267 |
| 80 | 280 | 200 | 160 | 138 | 19 | 3 | 8 | 19 | 331 |
| 100 | 360 | 220 | 180 | 156 | 19 | 3 | 8 | 19 | 411 |
| 125 | 430 | 250 | 210 | 184 | 19 | 3 | 8 | 19 | 539 |
| 150 | 455 | 285 | 240 | 211 | 19 | 3 | 8 | 23 | 692 |
